Z1 - первая программируемая вычислительная машина

          Наиболее быстрые и важные подвижки в развитии науки и техники происходят благодаря ВПК, то бишь, военно-промышленному комплексу. Именно здесь обычно концентрируются громадные человеческие, денежные и иные ресурсы. В 30-х годах прошлого века военным наиболее развитых государств мира потребовались машины, которые могли быстро и точно рассчитывать самые разнообразные операции. Справляться с рутинной работой, нарастающей, словно снежный ком, людям становилось все сложнее и сложнее, отчего у наиболее одаренных представителей рода человеческого появилась идея переложить скучное занятие на "механические плечи" вычислительной машины.
          Конрад Цузе (Konrad Zuse), выдающийся немецкий конструктор и мыслитель,  родился 22 июня 1910 г. в Берлине, но вырос на севере Саксонии. Изобретать юный Конрад начал с раннего возраста. Общеизвестен такой факт — в школе им был представлен проект действующей машины для размена монет.

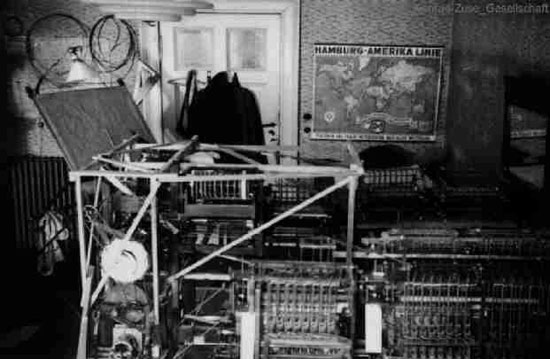

          Еще в студенческие годы (начиная примерно с 1934 г.) Цузе стал задумываться над созданием машины для вычислений. Окончательный импульс к созданию такой машины дали каждодневные рутинные расчеты, которыми приходилось заниматься Конраду на работе. Конрад Цузе, понимая всю серьезность дела, сразу оборудовал целую комнату в доме родителей под свою "мастерскую".
          Начало работ над первой вычислительной программируемой машиной Цузе относится к 1936 г. Характерной особенностью этой машины являлось то, что для переключения использовались не реле, а металлические пластины. Упорству Цузе можно только позавидовать, ведь эти пластины количеством два десятка тысяч (!) были вырезаны лобзиком, впрочем, не без помощи ближайших друзей.
          Несмотря на все сложности, в 1938 году Цузе смог продемонстрировать родителям и друзьям программируемую цифровую машину. Поначалу она носила название V-1 (Versuchsmodell-1, то есть "Опытная модель"), позднее, названия всех компьютеров Конрада стали начинаться с буквы Z (Z1, Z2, Z3 и т.д. — по начальной букве фамилии изобретателя).

          Z1 был механическим вычислителем с электрическим приводом, и с ограниченной возможностью программирования. Он имел большинство черт, присущих современному ПК. Это и двоичный код (Цузе дальновидно отказался от десятичной системы исчисления), и отдельный блок памяти, и возможность ввода данных с консоли, и обработка чисел с плавающей запятой. В качестве носителя для ввода данных могла использоваться перфокарта, которую Цузе приспособился делать из 35-миллиметровой кинопленки, пробивая в ней отверстия. У Z1 был один серьезный недостаток — ненадежность вычислений. Модель действительно являлась экспериментальной, хотя могла использоваться для научных вычислений. И, конечно, не была продана. Между прочим, для ранних компьютеров (вплоть до начала бума IBM PC-совместимых компьютеров в начале 80-х годов ХХ в.) показатель реализации был очень важен и служил, своего рода, индикатором успеха. Однако Z1 не суждено было остаться даже в единственном оригинальном экземпляре. В 1943 году компьютер был уничтожен после авиабомбежки вместе со всеми конструкторскими чертежами и схемами.

Основные характеристики Z1:

Реализация               Тонкие металлические пластины
Частота                     1 Гц
Вычислительный     Обработка чисел с плавающей запятой, длина машинного слова — 22 бита
блок
Средняя скорость    Умножение — 5 секунд
вычислений
Ввод данных            Клавиатура, устройство считывания с перфоленты
Вывод данных          Ламповая панель (десятичное представление)
Память                       64 слова по 22 бита
Вес                             Около 500 кг

Первый компьютер IBM
Harvard Mark I

          «Марк I», или Automatic Sequence Controlled Calculator - первый американский программируемый компьютер. Разработан в 1941 и построен в 1943 году по контракту с IBM молодым гарвардским математиком Говардом Эйкеном и ещё четырьмя инженерами этой компании на основе идей аналитической машины Чарльза Бэббиджа. После успешного прохождения первых тестов в феврале 1944 года компьютер был перенесён в Гарвардский университет и формально запущен там 7 августа 1944 года.

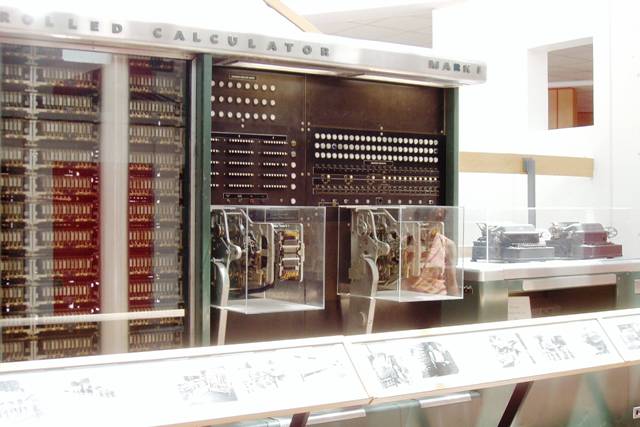

                                                 Harvard-IBM Марк 1, левая сторона

          Это был почти пятитонный механический «монстр» длиной около 17 м, а высотой более 2,5 м, содержал около 765 тысяч деталей (электромеханических реле, переключателей и т. п.), машина занимала в Гарвардском университете площадь в несколько десятков квадратных метров. Общая протяжённость соединительных проводов составляла почти 800 (!) км. Основные вычислительные модули синхронизировались механически при помощи 15-метрового вала, приводимого в движение электрическим двигателем, мощностью в 5 л. с. (4 кВт).
          Компьютер оперировал 72 числами, состоящими из 23 десятичных разрядов, делая по 3 операции сложения или вычитания в секунду. Умножение выполнялось в течение 6 секунд, деление — 15,3 секунды, на операции вычисления логарифмов и выполнение тригонометрических функций требовалось больше минуты.
          Главным отличием компьютера «Марк I» было то, что он был первой полностью автоматической вычислительной машиной, не требовавшей какого-либо вмешательства человека в рабочий процесс.

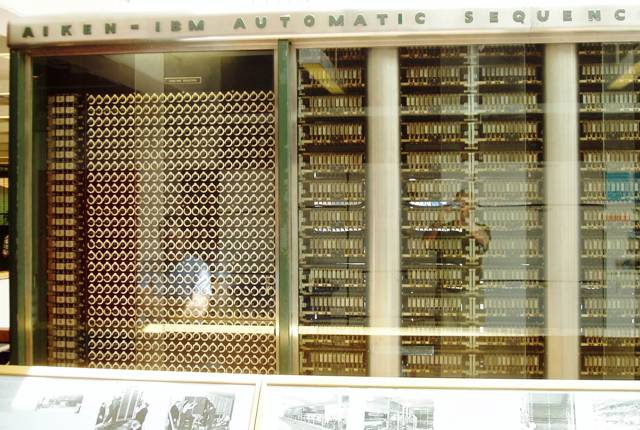

                                                Harvard-IBM Марк 1, правая сторона

          «Марк I» последовательно считывал и выполнял инструкции с перфорированной бумажной ленты. Компьютер не умел выполнять условные переходы, из-за чего каждая программа представляла собой довольно длинный ленточный рулон. Циклы (англ. loops — петли) организовывались за счёт замыкания начала и конца считываемой ленты (то есть действительно за счёт создания петель). Принцип разделения данных и инструкций получил известность, как гарвардская архитектура.

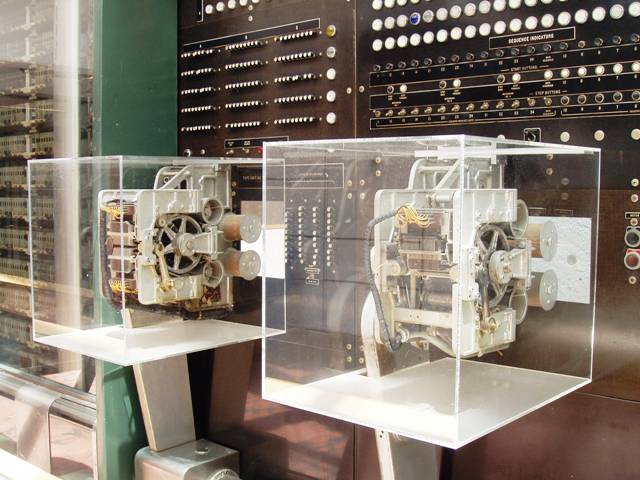

                                                Деталь ввода/вывода и управления

          На церемонии передачи компьютера Говард Эйкен не упомянул о какой-либо роли IBM в создании машины. Томас Уотсон был разозлён и недоволен этим поступком Эйкена, поэтому прекратил их дальнейшее сотрудничество. Данное IBM название «Automatic Sequence Controlled Calculator» Эйкен заменил на «Mark I», а компания приступила к созданию нового компьютера «SSEC» уже без участия Говарда Эйкена.
          В свою очередь, Говард Эйкен также продолжил работу над созданием новых вычислительных машин. За «Марком I» последовал «Марк II», затем в сентябре 1949 года «Марк III/ADEC», а в 1952 — «Марк IV».
